• 発振モードの選択が可能

• スマートフォン・タブレット対応

• デプスマッピング®機能搭載

• 全機種にGPSアンテナを内蔵

• 2ステーション仕様標準装備(改造不要)

• デジタルならではの多彩な機能が満載

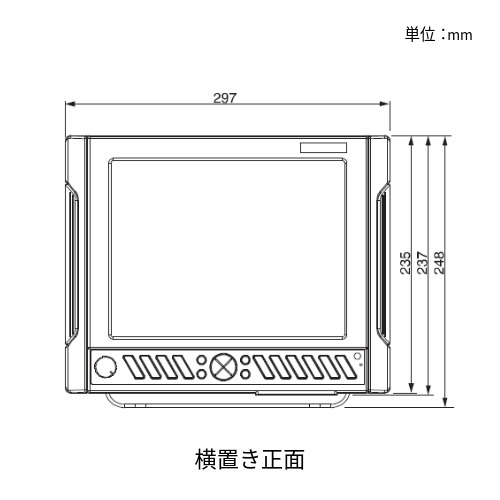

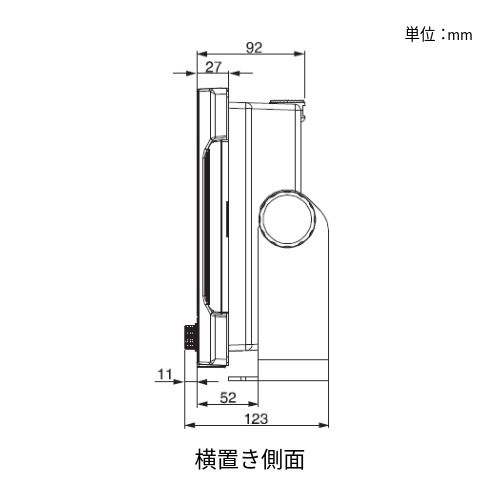

外形寸法図

商品情報

機能・システム

	2ステーション 2ステーション対応
	スマートフォン・タブレット対応 本体に表示されている画像をスマートフォンやタブレットに映し出すことができます。また、スマートフォンやタブレットから基本的な操作を行うこともできます。
	デプスマッピング® 魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形を描写する機能です。 得られた深度データをもとに海底地形を色分けして表示します。
	ワイドバンドモード 10kHzステップで周波数を選択可能。 漁場や魚種に応じて最適な周波数を選択・変更することにより、多選の魚群探知機の干渉やノイズの軽減にも有効です。 ※ワイドバンドモードを使用するには専用の広帯域振動子が必要です。
	GPSアンテナ内蔵 内蔵アンテナ使用時は取付場所・取付方法によっては受信できない場合があります。 (外付アンテナ使用時は外付アンテナが優先されます。)
	おさかなサイズ・深度表示 振動子で受信した反応を識別し、魚の反応を3種類のおさかなキャラクターとサイズ（1～99）で表示します。また、海底からの高さ、海面からの深さ（単位：m）を表示することができます。 感覚的に反応がわかりやすく、より釣りが楽しくなる便利な機能です。
	USBメモリ対応 ～32GBまでのUSBメモリに対応。 ※すべてのUSBメモリの動作を保証するものではありません。種類によっては正常動作しない可能性があります。
	クリアチャープ 一般的な魚群探知機は、単一の周波で海中に音波を出力し、受信した信号を画像として表示しています。 これに対してチャープ方式では周波数を徐々に変えながら音波を出力し、受信した信号を特殊処理して画像表示します。 これにより分解能を格段に向上させ、魚をより鮮明に映し出すことができます。 ※クリアチャープを使用するには専用の広帯域振動子が必要です。 ※機種によって使用できる振動子は異なります。

商品情報

特長

• 2つの発振モードから選択可能
  専用の広帯域振動子(TD320/Q7SYSK002001/TD340/TD361/TD380)を使用することにより、発振モードを選択できます。
  １．CHIRP(チャープ)モード
  ２．ワイドバンドモード
  ３．おさかなマークモード
  ※Q7SYSK002001使用時は３おさかなマークモードを使用できません。
  ※詳細は「YFHシリーズ 機能紹介」をご確認ください。
• スマートフォン・タブレット対応
  本体に表示されている画像をスマートフォンやタブレットに映し出すことができます。
  また、スマートフォンやタブレットから基本的な操作を行うこともできます。
  最大で5台まで同時接続可能。
  ※接続は使用条件や環境により動作が不安定になる場合があります。
• デプスマッピング機能を標準搭載
  魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形を描写する機能です。
  得られた深度データをもとに海底地形を色分けして表示します。
• 全機種にGPSアンテナを内蔵
• 2ステーション仕様標準装備(改造不要)
• デジタルならではの多彩な機能が満載
  【おさかなサイズ・深度表示】魚の反応をキャラクターとサイズで表示します。
  海底からの高さ・海面からの深さ(単位：m)も表示可能。
  【全画面感度調整】画像を見ながら、らくらくセッティング。
  【同一周波数2画面表示】2画面に分割して別々の感度調整が可能。
• 定番の振動子TD28▶50/200kHz(600W)が使用可能。
  お手持ちのTD28振動子を接続してご利用いただけます。

　　　　※デプスマッピング機能は本多電子株式会社の登録商標です。

仕様

表示部

タイプ

10.4型TFTカラー液晶

表示画面

横型

表示部ドット数

800×600

電源電圧

DC11-30V

本体寸法(mm)

W297×D123×H249

本体質量

約3kg









【対応振動子】別売り

【プロッター】

航跡記憶点数

64,000点

マーク記憶点数

48,000点

目的地記憶点数

2,000点

地図データ

内蔵メモリ

NMEA出力

〇

アンテナ

GPS内蔵

その他機能

ライン作図、潮汐グラフ、デプスマッピング®

ご注意

※振動子Q7SYSK002001を使用する場合は別売の接続ケーブル(QS3-HDK-Y25-005）が必要です。
※振動子Q7SYSK002001使用中はおさかなマーク、底質判別機能・探知範囲表示を使用できません。

セット内容

・本体10.4型
・本体架台取付用ネジ
・インダッシュ用ネジ

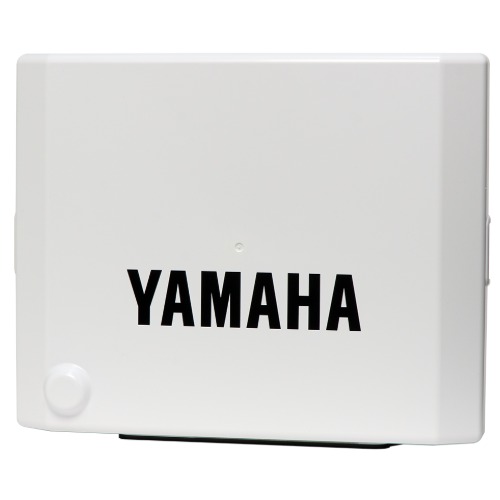

・ハードカバー
・電源コード(DC06) 2P 2m
・ケーブルキャップ(GC01)×2
・取扱説明書（保証書）
・原寸大インダッシュ用型紙
・かんたん操作早見表
・USB変換ケーブル
